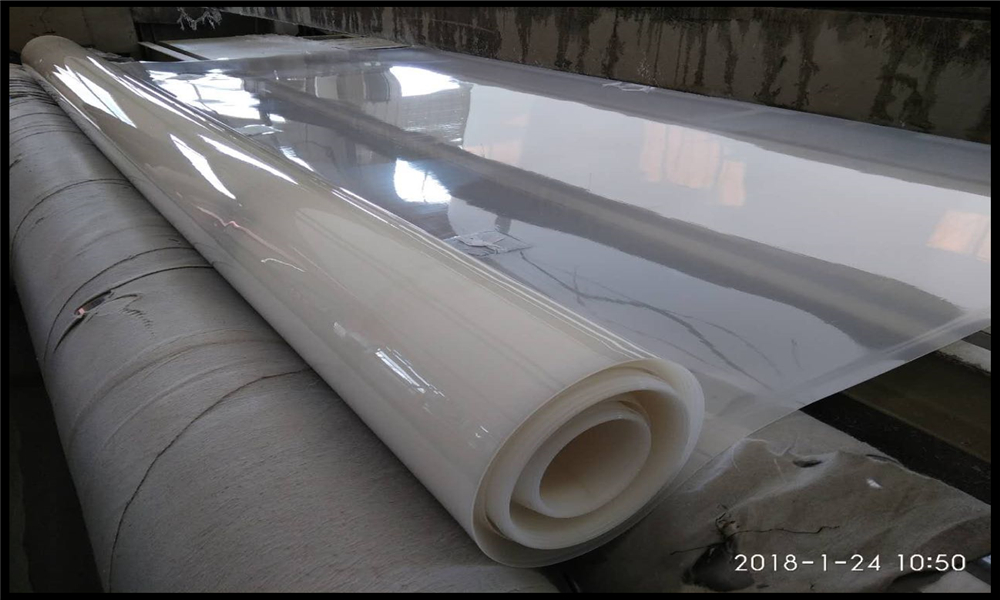

公司接到一個工程，要求是選用單層土工膜,膜料厚0.25mm。因土工膜幅寬較大,為確保焊接質量和施工方便,必須在施工現場焊接。為提高接頭強度,采用焊接方法連接,熱熔焊法施工。由于本工程規模較小,采用普通電熨斗焊接,功率1000W。
膜料連接質量的好壞是土工膜防滲性能成敗的關鍵,要求專業技術人員到現場指導、培訓,保持施工隊伍的穩定,以確保連接質量。
首先聚乙烯土工膜自上而下鋪好后,將相鄰幅面的聚乙烯土工膜向下滾鋪,調整兩幅膜焊接邊緣走向,使相鄰膜料幅邊有18cm- 20cm寬的搭疊焊接段。焊接前先用電吹風吹去膜面上的砂子、泥土等臟物,保證膜面干凈。在焊接部分的底部先墊一條長木板(寬約20cm-30cm),以便焊機在平整的基面上行走,保證焊接質量。正式焊接前,再在焊接部分的上面放一塊鋁合金板或硬紙板(寬約15cm),以便焊機上啟。焊縫方向為沿壩坡自下而上爬行,焊縫寬10cm。焊接時電熨斗的移動速度和放置時間受施工時外界氣溫的影響較大。本工程在11月施工,氣溫較低,又因膜料表面先放一塊硬紙板,導熱時間相對延長,電熨斗停留時間一般需3s- 4s,并需根據現場焊接情況來回快速移動1次至2次,做到既不過火燙壞,又能粘牢固,焊接速度約0.8m/min-1.0m/min。
